UART（Universal Asynchronous Receiver/Transmitter，通用異步收發傳輸器）是一種異步串行通信協議，核心作用是實現設備間的低成本、近距離數據傳輸，廣泛用于嵌入式系統、工業控制等場景。

它的核心特點是 “異步”—— 無需時鐘信號同步，僅通過兩根數據線（TX 發送、RX 接收）即可完成雙向通信，硬件結構和協議邏輯都相對簡單。

一、UART 核心工作原理

數據幀結構（協議核心）UART 數據以 “幀” 為單位傳輸，每幀包含固定格式的信號，確保接收方準確解析，標準幀結構如下（從左到右）：

起始位：1 位低電平，標志數據幀開始（打破空閑時的高電平狀態，觸發接收方準備）。

數據位：5-9 位（最常用 8 位），實際傳輸?shù)亩�進制數據（如 ASCII 碼，8 位可覆蓋 0-255 所有字符）。

校驗位（可選）：1 位，用于校驗數據是否傳輸錯誤，支持兩種模式：

奇校驗：數據位 + 校驗位中 “1” 的總數為奇數；

偶校驗：數據位 + 校驗位中 “1” 的總數為偶數；

無校驗：省略校驗位（適合傳輸可靠性要求不高的場景，如普通指令）。

停止位：1-2 位高電平，標志數據幀結束（接收方通過高電平判斷一幀數據完成）。

波特率（通信速率）收發雙方必須約定相同的 “波特率”（單位：bps，比特 / 秒），即每秒傳輸?shù)亩�進制位數（含起始位、校驗位、停止位），常見波特率有：9600、19200、38400、115200 bps（115200 為嵌入式開發常用速率）。

二、UART 硬件連接方式

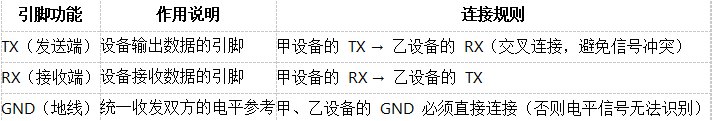

UART 是 “點對點” 通信（不支持多設備共享總線），核心需 3 根線（全雙工，即收發可同時進行）：

三、UART 典型應用場景

嵌入式開發：單片機（如 STM32、51 單片機）與電腦之間的 “串口調試”（通過 USB 轉 UART 模塊，輸出日志、發送指令）。

工業控制：傳感器（如溫濕度傳感器、GPS 模塊）向控制器（如 PLC）傳輸數據（速率要求低，對可靠性要求中等）。

外設通信D：打印機、調制解調器（Modem）、藍牙模塊（經典藍牙的串口透?jìng)髂Ｊ剑┡c主機的低速數據交互。

消費電子：智能家居設備（如掃地機器人、智能插座）的本地調試或簡單指令傳輸。

四：嵌入式虛擬仿真平臺中的uart控制器

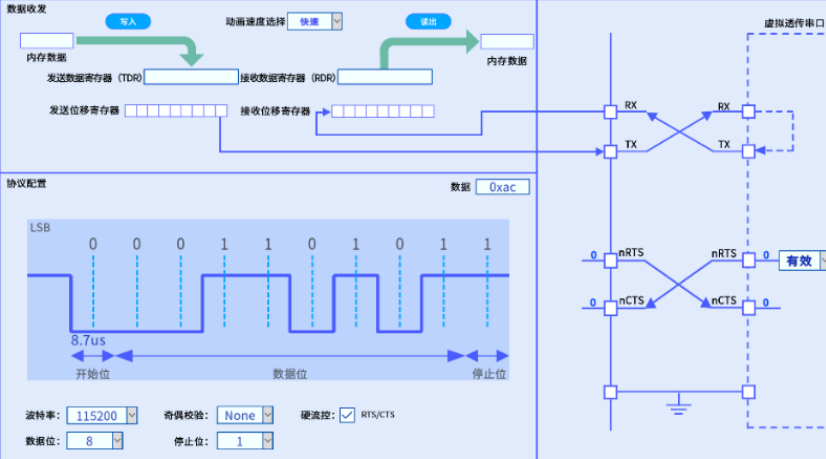

仿真系統中，UART控制器原理結構圖如下：

基礎串口數據收發:

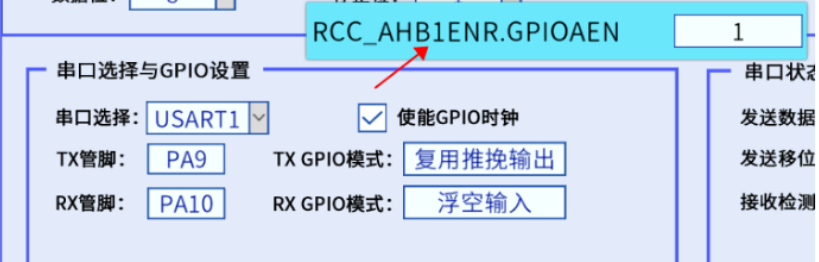

1. 使能時鐘

2. 配置串口通信協議

在協議配置中設置波特率為“115200”、數據位“8位”、奇偶校驗“None”、停止位“1位”，并且不啟用硬流控。

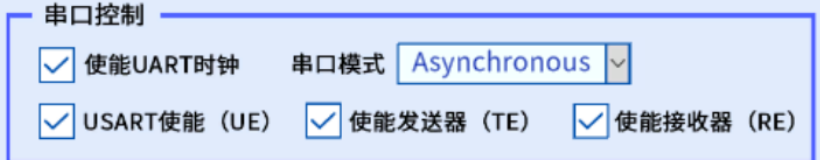

3. 串口控制

  在串口控制中需要依次將“使能UART時鐘”、“USART使能（UE）”、“使能發送器（TE）”、“使能接收器（RE）”勾選上，串口模式選擇“Asynchronous”。

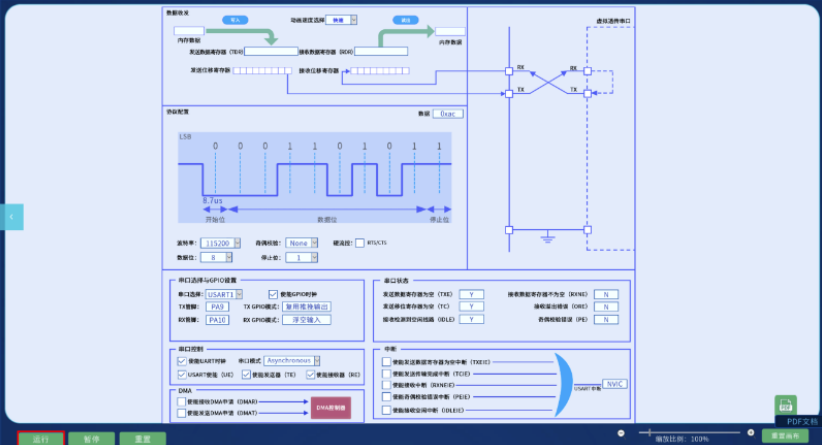

4. 點擊左邊寄存器映射下的“運行”按鈕，開始仿真

在虛擬仿真系統中，模擬了一個虛擬透?jìng)鞔�口，�?shù)據流向的基本過程為，UART控制器給虛擬透?jìng)鞔�口發送數據，然后透?jìng)鞔�口將接收到的�?shù)據，再發送給UART控制器，所以UART會接收到同樣的數據。點擊“寫入”，將內存中的數據寫入到發送數據寄存器(TDR)中，當數據從內存寫入到發送數據寄存器(TDR)之后，TDR中的數據會自動并行傳輸?shù)桨l(fā)送位移寄存器中，然后數據會通過發送位移寄存器，按照LSB的方式將數據一位一位的從Tx引腳移出

如仿真系統中的動畫所示：發送位移寄存器，按照LSB的方式將數據一位一位的從Tx引腳發出。

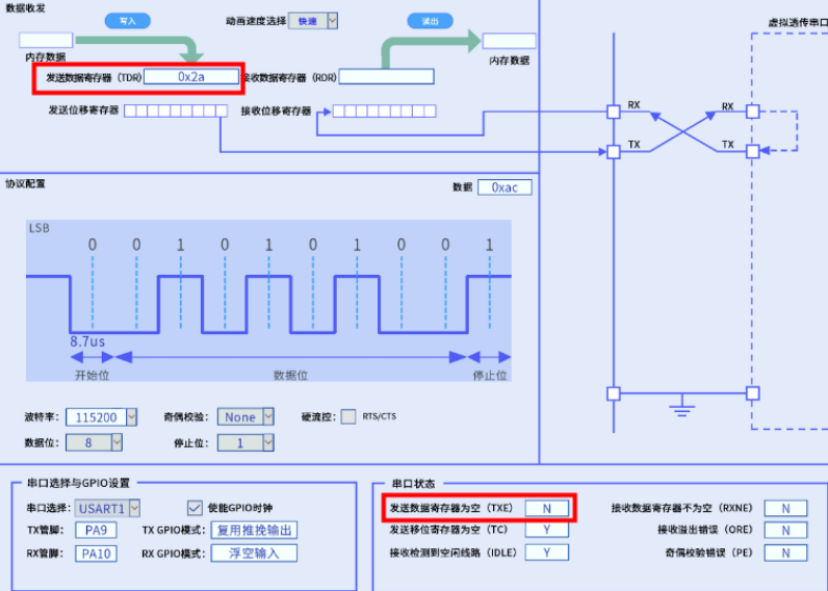

可以發現，當內存數據被寫入到發送數據寄存器(TDR)后，USART_SR寄存器中的TXE位被控制器清0，串口狀態欄下的TXE位變成N，說明發送數據寄存器不為空，有待發送的數據

實際應用中，TXE位即可作為數據寫到TDR寄存器時機標志位，當TXE被控制器置1時，則表明可以往TDR寄存器中寫入下一次需要發送的數據。
