設備樹基本語法及屬性分析
時間：2018-09-27 來源：未知
一：什么是設備樹
設備樹(Device Tree)是一種描述硬件的數據結構，是結構化的語言，有點像C語言的結構體。在操作系統引導啟動階段進行設備初始化的時候，設備樹中描述硬件的信息被檢測到并傳遞給操作系統。
本文引用地址：//www.17old.cn/emb/Column/7506.html
二：設備樹起源與意義
設備樹在2011年被引入到ARM Linux內核中，也就是在Linux內核3.x以后引入的，在內核3.x之前都是沒有設備樹的概念的，都是使用平臺文件來描述硬件的。它的引入主要是想解決ARM Linux內核代碼冗余的問題。
三：內核中與設備樹相關的文件
dts文件，Device Tree Source，是以ASCII文本形式來描述設備樹內容。
dtb文件是二進制格式，是編譯后終生成的二進制文件。
dtsi文件，類似于C語言頭文件。

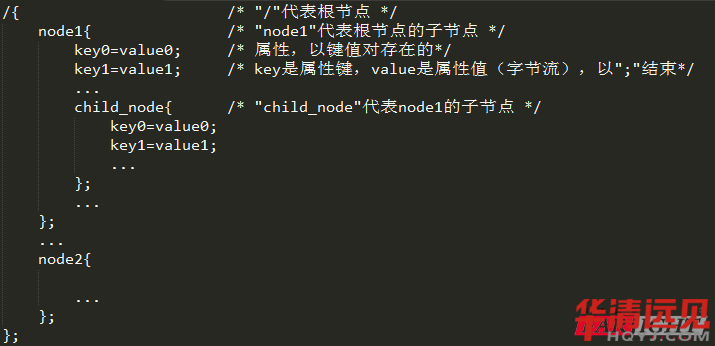

四：基本語法
1. 節點
節點名
語法： <name>
名字的命名是由字符、數字、“-”等組成，長是31個字符，一般是設備類型命名，unit-address一般的是設備地址。
比如：
對于節點來說，有節點引用、合并節點內容、替換節點內容。

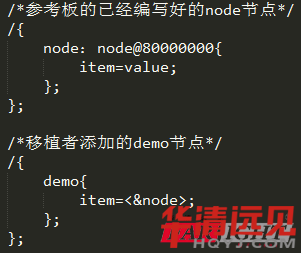

節點引用另一個節點：
demo節點的屬性item引用了節點的node的屬性值。
節點內容引用
有時候在一個節點中會引用到其他節點的屬性值，會使用到節點內容引用。

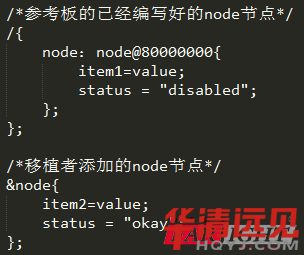

節點內容合并
有時候一個硬件設備的部分信息內容可能會有變化，這里可能會出現節點內容合并的概念。
移植者在根節點中添加一個node節點，節點中的內容與上面的節點內容是不同，此時需要合并，合并完成結果如下：
節點內容替換
在根節點中有相同名字的子節點，此時會出現替換內容的概念。
內容替換完成后的結果如下：
節點查找
通過節點的compatible屬性值查找指定節點
通過節點名查找指定節點
通過節點路徑查找指定節點
2. 節點屬性分析
設備樹中常見的屬性有compatible、地址address、中斷interrupt、MAC地址、GPIO口、clock、power、regulator、等等。
compatible屬性
該屬性是用于匹配設備節點和設備驅動的。
在設備樹中compatible="davicom,dm9000";需要與驅動代碼中的.compatible匹配。
address屬性
#address-cells：描述子節點reg屬性值的地址表中首地址cell數量
#size-cells：描述子節點reg屬性值的地址表中地址長度cell數量
reg：描述地址表，I/O地址。
父節點#address-cells值為1，#size-cells值為1，則子節點中reg的值就是一個首地址加一個地址長度為一個單元。

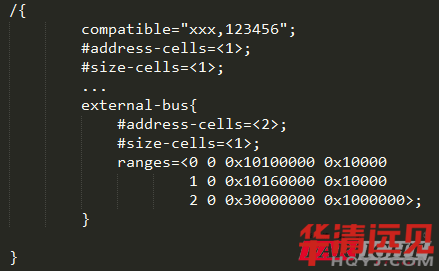

ranges:有些設備是有片選的，所以需要描述片選和片選的偏移量，在地址說明的時候還要說明地址映射范圍。
舉例說明，
片選0，偏移0，被映射到CPU地址空間的0x10100000~0x10110000中，地址長度為0x10000。

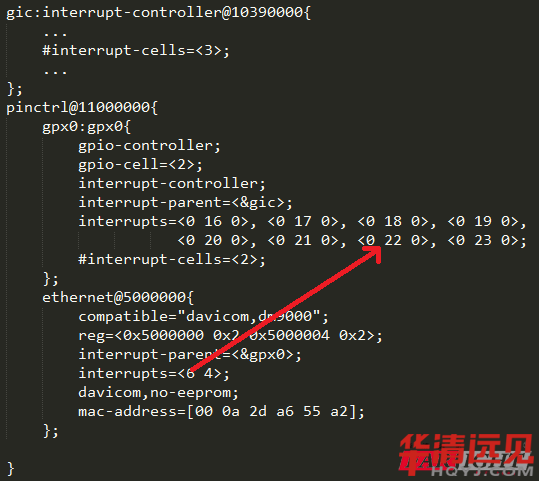

interrupt屬性
interrupt-parent 標識此設備節點屬于哪一個中斷控制器，如果沒有設置這個屬性，會自動依附父節點的;
interrupts 一個中斷標識符列表，表示每一個中斷輸出信號，引用中斷號及中斷觸發類型
#interrupt-cells 這是中斷控制器節點的屬性，用來標識這個控制器需要幾個單位做中斷描述符;
interrupt-controller 一個空屬性用來聲明這個node接收中斷信號;
比如：父節點的#interrupt-cells的值是3，則子節點的interrupts一個cell有三個32bits整型值，<中斷域 中斷 觸發方式>

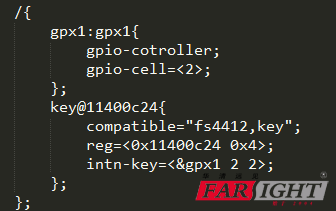

gpio屬性
gpio-controller：說明該節點描述的是一個gpio控制器
#gpio-cells：描述gpio使用節點的屬性一個cell的內容
屬性名=<&引用GPIO節點別名 GPIO標號 工作模式>;
