內核鏈表
時間：2018-09-26 來源：未知
在Linux內核中使用了大量的鏈表結構來組織數據，包括設備列表以及各種功能模塊中的數據組織。這些鏈表大多采用在[include/linux/list.h]實現的一個相當精彩的鏈表數據結構。
很多l(xiāng)inux下的源代碼都會使用這個頭文件，它里面定義了一個結構,以及定義了和其相關的一組函數，初學嵌入式的同學往往會對內核鏈表感到一頭霧水， 本文詳細分析了3.14 內核中鏈表結構的實現，并通過實例對鏈表操作接口進行了測試。
一、 鏈表數據結構簡介
鏈表是一種物理存儲單元上非連續、非順序的存儲結構，數據元素的邏輯順序是通過鏈表中的指針鏈接次序?qū)崿F(xiàn)的。鏈表由一系列結點(鏈表中每一個元素稱為結點)組成，結點可以在運行時動態生成。
使用鏈表結構可以克服數組鏈表需要預先知道數據大小的缺點，鏈表結構可以充分利用計算機內存空間，實現靈活的內存動態管理。但是鏈表失去了數組隨機讀取的優點，同時鏈表由于增加了結點的指針域，空間開銷比較大。鏈表明顯的好處就是，常規數組排列關聯項目的方式可能不同于這些數據項目在記憶體或磁盤上順序，數據的存取往往要在不同的排列順序中轉換。鏈表允許插入和移除表上任意位置上的節點，但是不允許隨機存取。鏈表有很多種不同的類型：單向鏈表，雙向鏈表以及循環鏈表。鏈表可以在多種編程語言中實現。像Lisp和Scheme這樣的語言的內建數據類型中就包含了鏈表的存取和操作。程序語言或面向?qū)ο笳Z言，如C,C++和Java依靠易變工具來生成鏈表。
通常鏈表數據結構至少應包含兩個域：數據域和指針域，數據域用于存儲數據，指針域用于建立與下一個節點的聯系。
按照指針域的組織以及各個節點之間的聯系形式，鏈表又可以分為單鏈表、雙鏈表、循環鏈表等多種類型，下面分別給出這幾類常見鏈表類型的示意圖：
1. 單鏈表

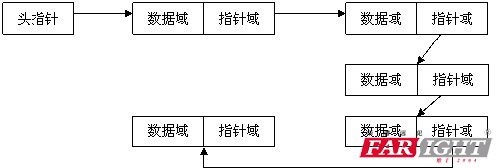

圖1 單鏈表
單鏈表是簡單的一類鏈表，它的特點是僅有一個指針域指向后繼節點，因此，對單鏈表的遍歷只能從頭至尾(通常是NULL空指針)順序進行。
2. 雙鏈表

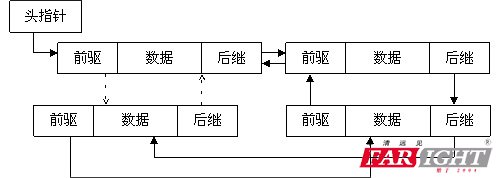

圖2 雙鏈表
通過設計前驅和后繼兩個指針域，雙鏈表可以從兩個方向遍歷，這是它區別 于單鏈表的地方。如果打亂前驅、后繼的依賴關系，就可以構成"二叉樹";如果再讓首節點的前驅指向鏈表尾節點、尾節點的后繼指向首節點(如圖2中虛線部 分)，就構成了循環鏈表;如果設計更多的指針域，就可以構成各種復雜的樹狀數據結構。
3. 循環鏈表
循環鏈表的特點是尾節點的后繼指向首節點。前面已經給出了雙循環鏈表的示意圖，它的特點是從任意一個節點出發，沿兩個方向的任何一個，都能找到鏈表中的任意一個數據。如果去掉前驅指針，就是單循環鏈表。
二、 Linux 3.14內核鏈表數據結構的實現
鏈表數據結構的定義很簡單(定義文件在linux-3.14-fs4412\include\linux\Types.h中)：
和第一節介紹的雙鏈表結構模型不同，這里的list_head沒有數據域。在Linux內核鏈表中，不是在鏈表結構中包含數據，而是在數據結構中包含鏈表節點。list_head結構包含兩個指向list_head結構的指針prev和next，由此可見，內核的鏈表具備雙鏈表功能，實際上，通常它都組織成雙循環鏈表。
在數據結構課本中，鏈表的經典定義方式通常是這樣的(以單鏈表為例)：
struct list_node {
struct list_node *next;
ElemType data;
};
在Linux內核鏈表中，需要用鏈表組織起來的數據通常會包含一個 struct list_head成員，
struct list_node
{
struct list_head list;
ElemType data;
};
從下圖中我們可以看到，這種通用的鏈表結構避免了為每個數據項類型定義自己的鏈表的麻煩。

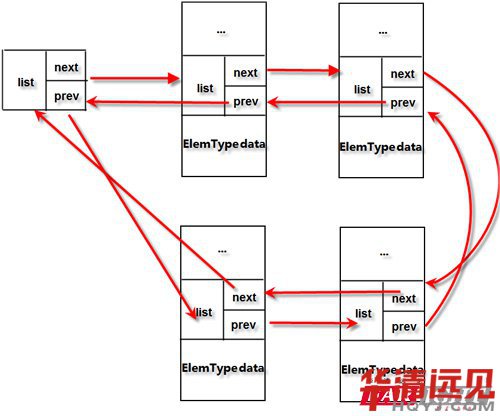

圖3 內核鏈表鏈表示意圖
三、 鏈表操作接口
1. 聲明和初始化
實際上Linux只定義了鏈表節點，并沒有專門定義鏈表頭，那么一個鏈表結構是如何建立起來的呢?讓我們來看看LIST_HEAD(和LIST_HEAD_INIT這2個宏：
當我們用LIST_HEAD(my_list)聲明一個名為t的鏈表頭時，它的next、prev指針都初始化為指向自己，這樣，我們就有了一個空鏈表.
Linux用頭指針的next是否指向自己來判斷鏈表是否為空：
2. 插入/刪除/合并
a) 插入
對鏈表的插入操作有兩種：在表頭插入和在表尾插入。Linux為此提供了兩個接口：
因為Linux鏈表是循環表，且表頭的next、prev分別指向鏈表中的第一個和末一個節點，所以，list_add和list_add_tail的區別并不大，實際上，Linux分別用
__list_add(new, head, head->next);
和
__list_add(new, head->prev, head);
來實現兩個接口，可見，在表頭插入是插入在head之后，而在表尾插入是插入在head->prev之后。

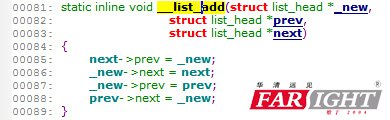

__list_add的實現如下：
假設有一個新list_node
結構變量new_list_node需要添加到my_list鏈表頭，我們應當這樣操作：
list_add(&new_list_node.list, &my_list);
從這里我們看出，my_list鏈表中記錄的并不是new_list_node的地址，而是其中的list元素的地址。如何通過鏈表訪問到new_list_node呢?下面會有詳細介紹。
b) 刪除
當我們需要刪除my_list鏈表中添加的new_sockopt項時，我們這么操作：
list_del(&new_list_node.list);
被剔除下來的new_list_node.list，prev、next指
針分別被設為LIST_POSITION2和LIST_POSITION1兩個特殊值，這樣設置是為了保證不在鏈表中的節點項不可訪問--對
LIST_POSITION1和LIST_POSITION2的訪問都將引起頁故障。與之相對應，list_del_init()函數將節點從鏈表中解下
來之后，調用LIST_INIT_HEAD()將節點置為空鏈狀態。
c) 搬移
Linux提供了將原本屬于一個鏈表的節點移動到另一個鏈表的操作，并根據插入到新鏈表的位置分為兩類：
例如list_move(&new_list_node.list,&my_list)會把new_list_node從它所在的鏈表上刪除，并將其再鏈入my_list的表頭。
d) 合并
除了針對節點的插入、刪除操作，Linux鏈表還提供了整個鏈表的插入功能：
假設當前有兩個鏈表，表頭分別是list1和list2(都是 struct list_head變量)，當調用list_splice(&list1,&list2)時，只要list1非空，list1鏈表的內容 將被掛接在list2鏈表上，位于list2和list2.next(原list2表的第一個節點)之間。新list2鏈表將以原list1表的第一個節 點為首節點，而尾節點不變。
當list1被掛接到list2之后，作為原表頭指針的list1的next、prev仍然指向原來的節點，為了避免引起混亂，Linux提供了一個list_splice_init()函數：
static inline void list_splice_init(struct list_head *list, struct list_head *head);
該函數在將list合并到head鏈表的基礎上，調用INIT_LIST_HEAD(list)將list設置為空鏈。
3. 遍歷
遍歷是鏈表經常的操作之一，為了方便核心應用遍歷鏈表，Linux鏈表將遍歷操作抽象成幾個宏。在介紹遍歷宏之前，我們先看看如何從鏈表中訪問到我們真正需要的數據項。
a) 由鏈表節點到數據項變量
我們知道，Linux鏈表中僅保存了數據項結構中l(wèi)ist_head成 員變量的地址，那么我們?nèi)绾瓮ㄟ^這個list_head成員訪問到作為它的所有者的節點數據呢?Linux為此提供了一個 list_entry(ptr,type,member)宏，其中ptr是指向該數據中l(wèi)ist_head成員的指針，也就是存儲在鏈表中的地址值，type是數據項的類型，member則是數據項類型定義中l(wèi)ist_head成員的變量名，例如，我們要訪問my_list鏈表中首個 list_node變量，則如此調用：
list_entry(my_list->next, struct list_node, list);
這里"list"正是nf_sockopt_ops結構中定義的用于鏈表操作的節點成員變量名。

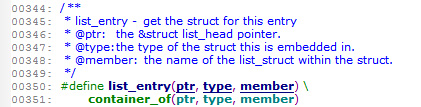

list_entry的使用相當簡單，相比之下，它的實現則有一些難懂：
container_of宏定義在[include/linux/kernel.h]中
offsetof宏定義在[include/linux/stddef.h]中：
size_t終定義為unsigned int(i386)。
這里使用的是一個利用編譯器技術的小技巧，即先求得結構成員在與結構中的偏移量，然后根據成員變量的地址反過來得出屬主結構變量的地址。
container_of()和offsetof()并不僅用于鏈表操 作，這里有趣的地方是((type *)0)->member，它將0地址強制"轉換"為type結構的指針，再訪問到type結構中的member成員。在container_of 宏中，它用來給typeof()提供參數(typeof()是gcc的擴展，和sizeof()類似)，以獲得member成員的數據類型;在 offsetof()中，這個member成員的地址實際上就是type數據結構中member成員相對于結構變量的偏移量。
b) 遍歷宏
以下是一個遍歷內核鏈表節點的實例
……
struct list_head *i;
……
list_for_each(i, &nf_sockopts) {
struct nf_sockopt_ops *ops = (struct nf_sockopt_ops *)i;
……
}
……

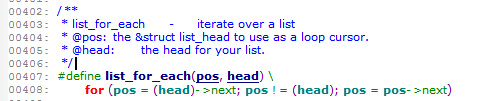

函數首先定義一個(struct list_head *)指針變量i，然后調用list_for_each(i,&my_list)進行遍歷。在[include/linux/list.h]中，list_for_each()宏是這么定義的：
它實際上是一個for循環，利用傳入的pos作為循環變量，從表頭head開始，逐項向后(next方向)移動pos，直至又回到head(prefetch()可以不考慮，用于預取以提高遍歷速度)。
大多數情況下，遍歷鏈表的時候都需要獲得鏈表節點數據項，也就是說list_for_each()和list_entry()總是同時使用。對此Linux給出了一個list_for_each_entry()宏：
#define list_for_each_entry(pos, head, member)
與list_for_each()不同，這里的pos是數據項結構指針類型，而不是(struct list_head *)。
某些應用需要反向遍歷鏈表，Linux提供了 list_for_each_prev()和list_for_each_entry_reverse()來完成這一操作，使用方法和上面介紹的 list_for_each()、list_for_each_entry()完全相同。
如果遍歷不是從鏈表頭開始，而是從已知的某個節點pos開始，則可以使 用list_for_each_entry_continue(pos,head,member)。有時還會出現這種需求，即經過一系列計算后，如果 pos有值，則從pos開始遍歷，如果沒有，則從鏈表頭開始，為此，Linux專門提供了一個 list_prepare_entry(pos,head,member)宏，將它的返回值作為 list_for_each_entry_continue()的pos參數，就可以滿足這一要求。
4. 安全性考慮
在并發執行的環境下，鏈表操作通常都應該考慮同步安全性問題，為了方便，Linux將這一操作留給應用自己處理。Linux鏈表自己考慮的安全性主要有兩個方面：
a) list_empty()判斷
基本的list_empty()僅以頭指針的next是否指向自己來判 斷鏈表是否為空，Linux鏈表另行提供了一個list_empty_careful()宏，它同時判斷頭指針的next和prev，僅當兩者都指向自己 時才返回真。這主要是為了應付另一個cpu正在處理同一個鏈表而造成next、prev不一致的情況。但代碼注釋也承認，這一安全保障能力有限：除非其他 cpu的鏈表操作只有l(wèi)ist_del_init()，否則仍然不能保證安全，也就是說，還是需要加鎖保護。
b) 遍歷時節點刪除
前面介紹了用于鏈表遍歷的幾個宏，它們都是通過移動pos指針來達到遍 歷的目的。但如果遍歷的操作中包含刪除pos指針?biāo)赶虻墓?jié)點，pos指針的移動就會被中斷，因為list_del(pos)將把pos的next、 prev置成LIST_POSITION2和LIST_POSITION1的特殊值。
當然，調用者完全可以自己緩存next指針使遍歷操作能夠連貫起來，但 為了編程的一致性，Linux鏈表仍然提供了兩個對應于基本遍歷操作的"_safe"接口：list_for_each_safe(pos, n, head)、list_for_each_entry_safe(pos, n, head, member)，它們要求調用者另外提供一個與pos同類型的指針n，在for循環中暫存pos下一個節點的地址，避免因pos節點被釋放而造成的斷鏈。
四、實例
以下實例為方便應用程序測試，直接將內核的list.h文件拷貝出來，將要測試的宏拷貝出來，刪除不必要的信息。
//list.h
#ifndef __LIST_H
#define __LIST_H
#if defined(WIN32)
#define INLINE __inline
#else
#define INLINE inline
#endif
/* This file is from Linux Kernel (include/linux/list.h)
* and modified by simply removing hardware prefetching of list items.
* Here by copyright, credits attributed to where ever they belong.
* Get from //isis.poly.edu/kulesh/stuff/src/klist/
*/
/*
* Simple doubly linked list implementation.
*
* Some of the internal functions ("__xxx") are useful when
* manipulating whole lists rather than single entries, as
* sometimes we already know the next/prev entries and we can
* generate better code by using them directly rather than
* using the generic single-entry routines.
*/
struct list_head{
struct list_head*next, *prev;
};
#define LIST_HEAD_INIT(name) { &(name), &(name) }
#define LIST_HEAD(name) \
struct list_head name = LIST_HEAD_INIT(name)
#define INIT_LIST_HEAD(ptr) do { \
(ptr)->next = (ptr); (ptr)->prev = (ptr); \
} while (0)
/*
* Insert a new entry between two known consecutive entries.
*
* This is only for internal list manipulation where we know
* the prev/next entries already!
*/
static INLINE void __list_add(struct list_head*new,
struct list_head*prev,
struct list_head*next)
{
next->prev=new;
new->next= next;
new->prev= prev;
prev->next=new;
}
/**
* list_add - add a new entry
* @new: new entry to be added
* @head: list head to add it after
*
* Insert a new entry after the specified head.
* This is good for implementing stacks.
*/
static INLINE void list_add(struct list_head*new,struct list_head*head)
{
__list_add(new, head, head->next);
}
/**
* list_add_tail - add a new entry
* @new: new entry to be added
* @head: list head to add it before
*
* Insert a new entry before the specified head.
* This is useful for implementing queues.
*/
static INLINE void list_add_tail(struct list_head*new,struct list_head*head)
{
__list_add(new, head->prev, head);
}
/*
* Delete a list entry by making the prev/next entries
* point to each other.
*
* This is only for internal list manipulation where we know
* the prev/next entries already!
*/
static INLINE void __list_del(struct list_head*prev,struct list_head*next)
{
next->prev= prev;
prev->next= next;
}
/**
* list_del - deletes entry from list.
* @entry: the element to delete from the list.
* Note: list_empty on entry does not return true after this, the entry is in an undefined state.
*/
static INLINE void list_del(struct list_head*entry)
{
__list_del(entry->prev, entry->next);
entry->next= (void*)0;
entry->prev= (void*)0;
}
/**
* list_del_init - deletes entry from list and reinitialize it.
* @entry: the element to delete from the list.
*/
static INLINE void list_del_init(struct list_head*entry)
{
__list_del(entry->prev, entry->next);
INIT_LIST_HEAD(entry);
}
/**
* list_move - delete from one list and add as another's head
* @list: the entry to move
* @head: the head that will precede our entry
*/
static INLINE void list_move(struct list_head*list,struct list_head*head)
{
__list_del(list->prev, list->next);
list_add(list, head);
}
/**
* list_move_tail - delete from one list and add as another's tail
* @list: the entry to move
* @head: the head that will follow our entry
*/
static INLINE void list_move_tail(struct list_head*list,
struct list_head*head)
{
__list_del(list->prev, list->next);
list_add_tail(list, head);
}
/**
* list_empty - tests whether a list is empty
* @head: the list to test.
*/
static INLINE int list_empty(struct list_head*head)
{
return head->next== head;
}
static INLINE void __list_splice(struct list_head*list,
struct list_head*head)
{
struct list_head*first= list->next;
struct list_head*last= list->prev;
struct list_head*at= head->next;
first->prev= head;
head->next= first;
last->next= at;
at->prev= last;
}
/**
* list_splice - join two lists
* @list: the new list to add.
* @head: the place to add it in the first list.
*/
static INLINE void list_splice(struct list_head*list,struct list_head*head)
{
if(!list_empty(list))
__list_splice(list, head);
}
/**
* list_splice_init - join two lists and reinitialise the emptied list.
* @list: the new list to add.
* @head: the place to add it in the first list.
*
* The list at @list is reinitialised
*/
static INLINE void list_splice_init(struct list_head*list,
struct list_head*head)
{
if(!list_empty(list)) {
__list_splice(list, head);
INIT_LIST_HEAD(list);
}
}
/**
* list_entry - get the struct for this entry
* @ptr: the &struct list_head pointer.
* @type: the type of the struct this is embedded in.
* @member: the name of the list_struct within the struct.
*/
#define list_entry(ptr, type, member) \
((type *)((char *)(ptr)-(unsigned long)(&((type *)0)->member)))
/**
* list_for_each - iterate over a list
* @pos: the &struct list_head to use as a loop counter.
* @head: the head for your list.
*/
#define list_for_each(pos, head) \
for (pos = (head)->next; pos != (head); \
pos = pos->next)
/**
* list_for_each_prev - iterate over a list backwards
* @pos: the &struct list_head to use as a loop counter.
* @head: the head for your list.
*/
#define list_for_each_prev(pos, head) \
for (pos = (head)->prev; pos != (head); \
pos = pos->prev)
/**
* list_for_each_safe - iterate over a list safe against removal of list entry
* @pos: the &struct list_head to use as a loop counter.
* @n: another &struct list_head to use as temporary storage
* @head: the head for your list.
*/
#define list_for_each_safe(pos, n, head) \
for (pos = (head)->next, n = pos->next; pos != (head); \
pos = n, n = pos->next)
/**
* list_for_each_entry - iterate over list of given type
* @pos: the type * to use as a loop counter.
* @head: the head for your list.
* @member: the name of the list_struct within the struct.
*/
#define list_for_each_entry(pos, head, member) \
for (pos = list_entry((head)->next, typeof(*pos), member); \
&pos->member != (head); \
pos = list_entry(pos->member.next, typeof(*pos), member))
/**
* list_for_each_entry_safe - iterate over list of given type safe against removal of list entry
* @pos: the type * to use as a loop counter.
* @n: another type * to use as temporary storage
* @head: the head for your list.
* @member: the name of the list_struct within the struct.
*/
#define list_for_each_entry_safe(pos, n, head, member) \
for (pos = list_entry((head)->next, typeof(*pos), member), \
n = list_entry(pos->member.next, typeof(*pos), member); \
&pos->member != (head); \
pos = n, n = list_entry(n->member.next, typeof(*n), member))
#endif
#include
#include "list.h"
typedef struct test_struct
{
int test_a;
char test_b;
struct list_head list;
}TEST_LIST;
int main(int argc, char *argv[])
{
int i;
TEST_LIST *p = NULL;
struct list_head *ptr = NULL;
LIST_HEAD(t);
for (i = 0; i < 10; i++) {
p = (TEST_LIST *)malloc(sizeof(TEST_LIST));
p->test_a = i;
p->test_b = i + 1;
list_add(&(p->list), &t);
}
list_for_each(ptr, &t) {
p = list_entry(ptr, TEST_LIST, list);
printf("%d %d/n", p->test_a, p->test_b);
}
return 0;
}
該實例我們實現了鏈表的初始化、節點插入、鏈表遍歷等操作。
更多鏈表技術文章：
嵌入式linux內核數據結構之單向鏈表
嵌入式linux內核數據結構之雙向鏈表
