Unik3-拆解評測
時間：2018-09-26 來源：未知
從拿到Unik3開始，已有一天的把玩時間，基本的功能都以經過簡單的試用，那么現在，為了滿足好奇心，將對Unik3智能手環進行拆解，看看其內部的硬件實現!

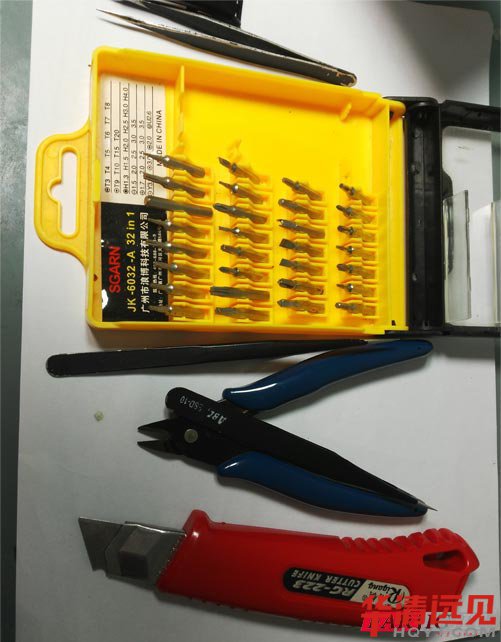

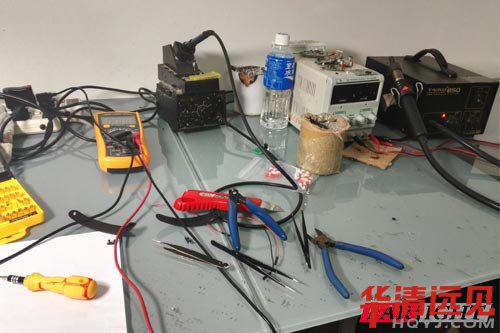

一、工具的準備，只需要簡單的幾樣工具，即為鑷子、烙鐵、熱風槍、螺絲刀套件、工具刀、萬用表等。如下圖：
二、拆解過程
1、分離表帶

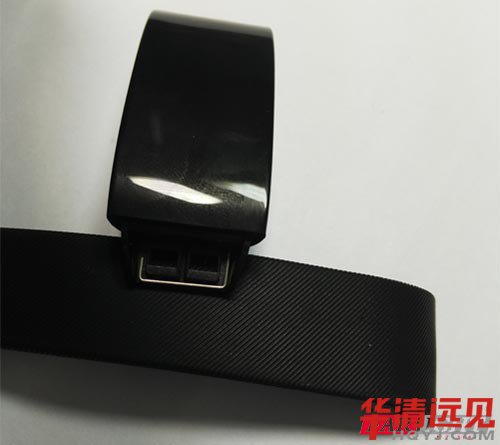

第一步需要將表帶分離，如上圖所示為切入點，通過鑷子將兩端的兩個活動扣拿出，即可將兩邊的表帶分離，如下圖所示：
2、將手環的主體殼拆開

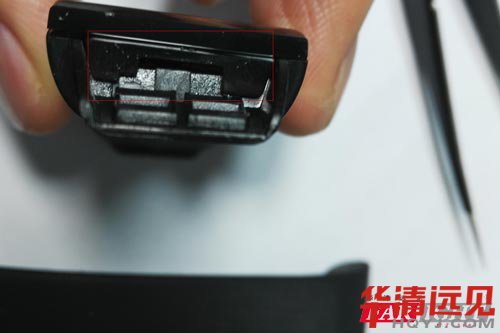

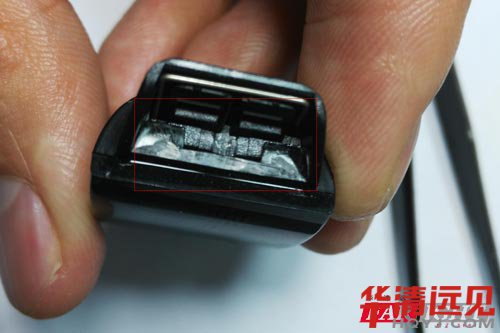

切入點是，找到因配合產生的線條和固定著力點，如下圖：
切入點為上圖所標記，因為已知手環的機械結構是有膠水粘的，所以，直接在如上圖標示的手環的兩端用鑷子輕輕的撬開，就可以將手環的外殼打開，如下圖：

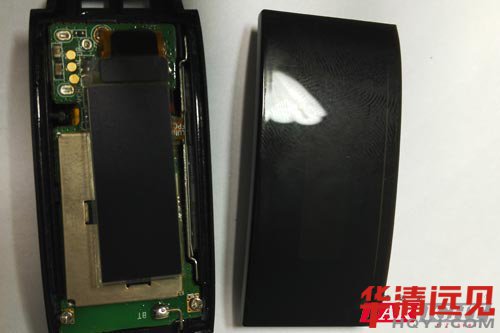

如上圖可以看到了Unik3智能手環的主板和0.91寸OLED液晶。
3、將手環主控板拆除

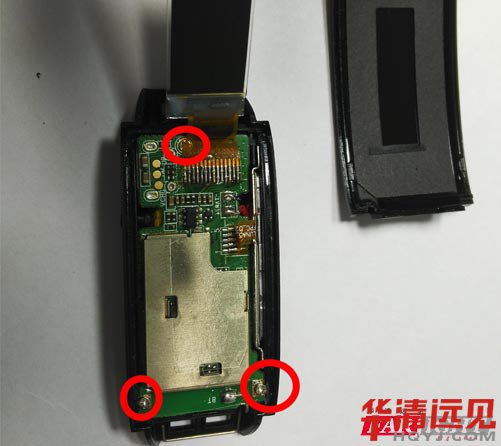

如上圖，第一突破點為拆開三顆固定螺絲。當然，有一顆螺絲因為OLED擋住了，不太好拆，如果暴力的話，可能會使得OKED造成損害，所以可以將OLED先拆除，但是，無論使用熱風槍拆除還是使用烙鐵拆除，都必須小心翼翼的，熱風槍可能會損害手環的外殼，烙鐵可能會導致短路，而導致電路燒毀(因為電池還存在)，在這一步，我用我的方法先拆除了OLED液晶，如果有技術不太好的童鞋，還是建議先拆螺絲吧!

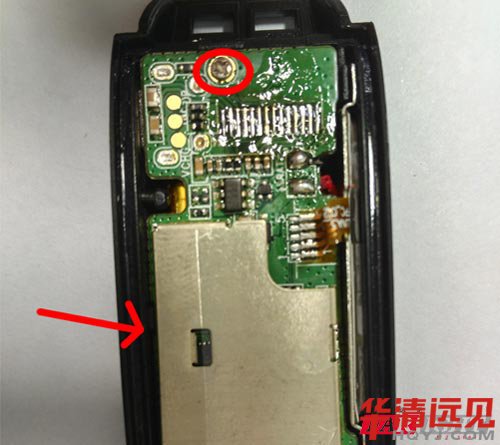

將后一顆螺絲拆下來以后，可以開始使用鑷子從上圖箭頭方向開始輕輕的往上撬，在此特別注意，不可使用暴力!得到如下圖效果：

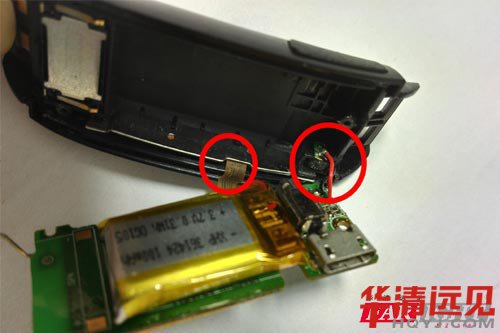

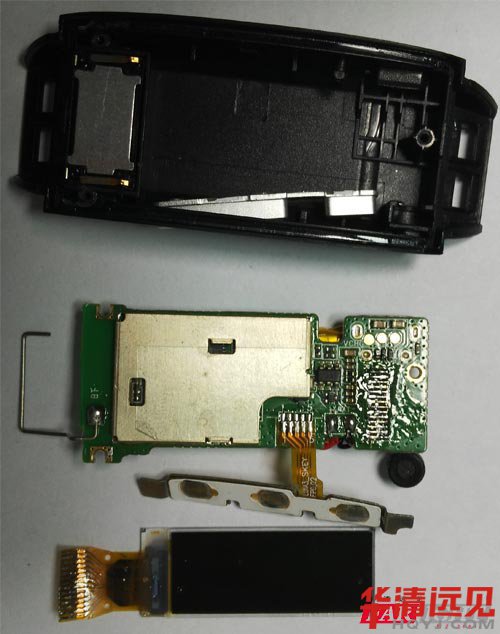

可以看到，主板還連接著按鍵和咪頭(麥克風)，需要將兩者從結構上拆出來，方法是使用鑷子將兩者輕輕的撬出來就好，得到如下圖：

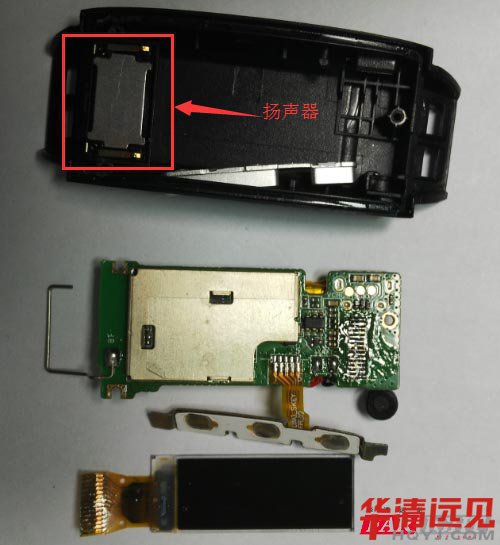

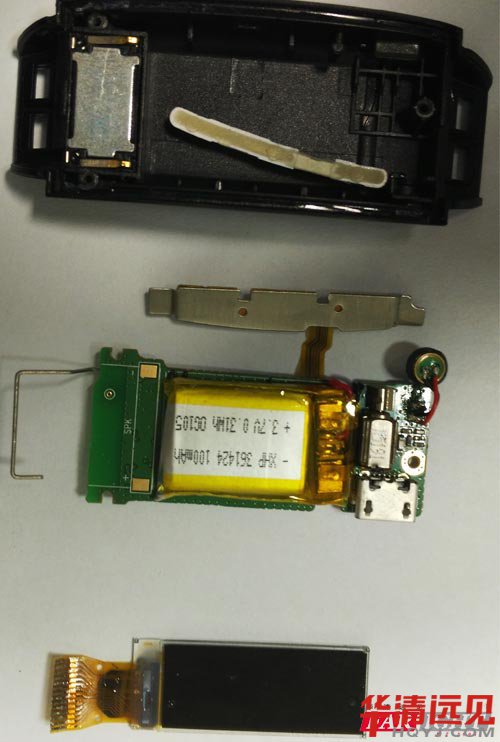

OK!此情此景，已經將主板和配件完全從外殼結構中分離出來了(揚聲器除外)，所有的配件有主板、電池、天線、薄膜按鍵、麥克風、OLED、和揚聲器。
4、看看硬件方案

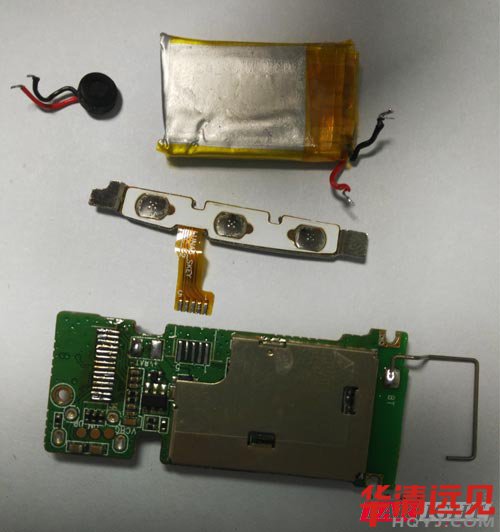

如上圖主板部分，要想看到主板所使用的SOC方案，就必須拆除電池和SOC部分保護殼，需要用到熱風槍將其拆除，所有順帶的，為了不影響配件，也想將按鍵和麥克風拆除。如下圖：16
后就將信號保護殼拆除了，方法是使用熱風槍吹。
5、分析Nuik3智能手環所使用的硬件方案
除了板上的貼片元器件，基本上已經將該拆除的拆除了，也看到了SOC。如下圖：

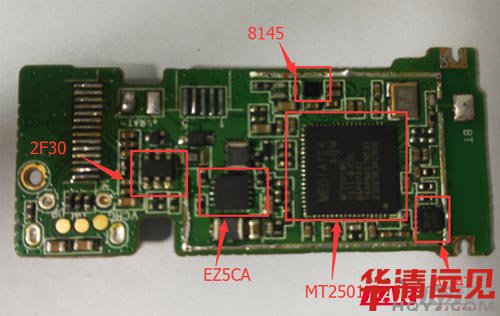

如上圖即為Unik3主板上所使用到的幾塊芯片了，其中基本上能一眼看出來MT2501為聯發科的片上SOC方案。通過電路的布局，大概也能推測出，2F30芯片為充電IC。再看如下圖：

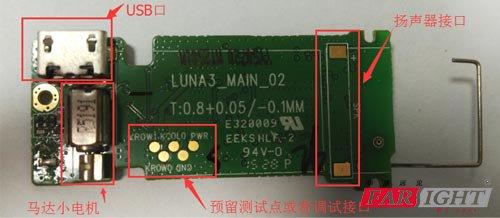

反面中可以看到振動用的小馬達，USB接口和揚聲器/喇叭接口。很明顯，喇叭接口是接觸式接口。
三、總結
本文描述了拆除Unik3的詳細步驟，因工具有限，所以并未進行一些裸板的測試 ，對于其所使用的硬件方案，后期再對其進行了解，目前的任務應該是，拆除了，還能恢復使用嗎?
