隨著單片機硬件的發展，其中的RAM和flash越做越大。MCU在實際的使用中，通常程序都是運行在flash上的，RAM的高速空間并沒有得到充分的利用，如果我們的程序需要運行的更快，系統有更好的實時性，我們可以考慮將這部分代碼放到RAM中運行，下邊我們將以STMF103RCT6作為舉例，向大家介紹在keil環境中如何使程序在RAM中運行。

在STMF103RCT6單片機上有兩個存儲空間，一個是片上的FLASH（相當于硬盤），有256K，另一個就是SRAM（相當于內存），有64K。

下邊是使用keil生成項目時的項目大小信息：

Code：程序代碼不分大小

RO-data：程序定義的常量

PW-data：已經初始化的的全局變量

ZI-data：未初始化的全局變量，以及初始化為0的變量

下面給出三個值:

RO Size= Code + RO Data (程序占用FLASH空間的大小).

RW Size-RW Data +ZI Data (運行時程序占用RAM空間的大小).

ROM Size=Code + RO Data + RW Data (燒寫時程序占用FLASH空間的大小).



我們都知道,在燒寫程序的時候,需要燒寫bin文件或者h(yuǎn)ex文件到STM32的flash當中,三部分:cole, RO-data和RW-data，為什么不包含ZI數據呢,是因為ZI數據都是0,沒必要包含,只要程序運行之前將ZI數據所在的區域(這一區域在RAM中)一律清零即可。包含進去反而浪費flash存儲空間。



STM32上電啟動以后, cpu根據boot0和boot1的硬件引腳決定從flash還是ram中啟動,默認是從flash中啟動;啟動之后會搬運rw-data到ram,但是不會搬運code;也就是說 cpu執行的代碼是在flash中讀取的,而不是在ram中。

快速新建一個項目，使一個LED燈閃爍。

實現函數如下：

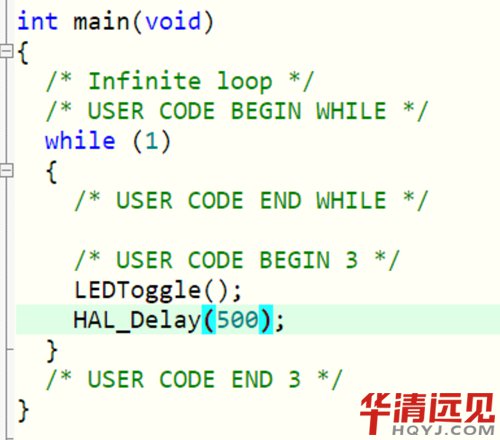

在main函數中：

通過查看xx.msp文件，可以看到LEDToggle函數編譯后的地址是放在flash中的

那么如何將LEDToggle函數放在STM32的SRAM中：

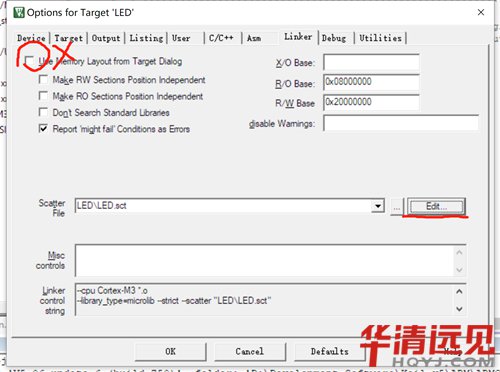

1.打開編譯后生成的xx.sct文件，修改該文件

同時可以看到

Flash起始地址：0x08000000

RAM起始地址：0x20000000

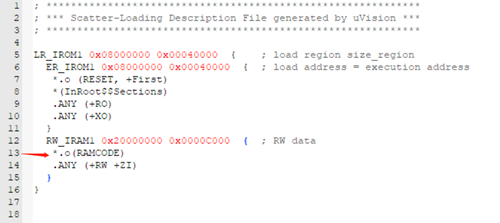

2.在xx.sct文件中，定義一個RAMCODE的section,放在RW_IRAM1執行區域(0x20000000-0x00002000)。

3.修改代碼

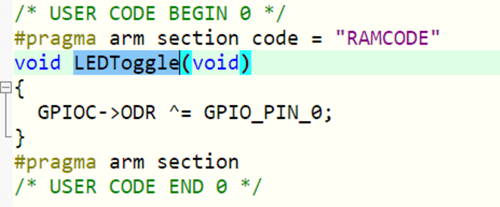

方法一：用#pragma arm section code = "RAMCODE" 和 #pragma arm section將需要放到SRAM中的程序包括起來；

然后編譯，重新打開xx.msp文件，可以看到LEDToggle函數編譯后的地址已經在SRAM中

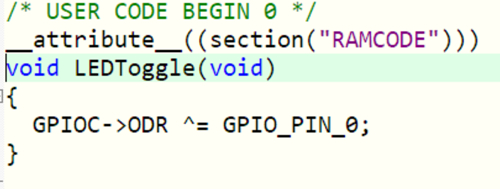

方法二：在需要放到RAM中的函數前，用__attribute__((section("RAMCODE")))聲明該函數放在RAMCODE section中。

然后編譯，重新打開xx.msp文件，可以看到LEDToggle函數編譯后的地址同樣在SRAM中

注意事項：

注意使用方法一時，該函數中調用到的所有函數也要放到RAMCODE section中，#pragma arm section code=“RAMCODE ”和#pragma arm section中可以包含多段代碼。
