近項目有用到modbus協議,于是在網上找了些資料成功將freemodbus移植到m3,由于移植過程較簡單,網上教程也很多,這里我們就不再贅述.我用到的freemodbus版本是V1.5,下面附上新的源碼下載地址:http://www.freemodbus.org/index.php?idx=5

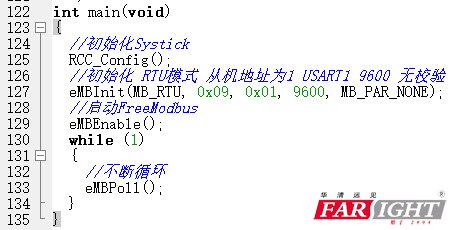

下面開始分析下freemodbus得啟動流程,老規矩我們還是從main()函數下手:

和freemodbus有關的函數只有三個eMBInit(), eMBEnable(), eMBPoll().我們逐一來分析.

首先是eMBInit(),我們來看下源碼:eMBErrorCode

eMBInit( eMBMode eMode, UCHAR ucSlaveAddress, UCHAR ucPort,

ULONG ulBaudRate, eMBParity eParity )

{

//錯誤狀態初始值

eMBErrorCode eStatus = MB_ENOERR;

//驗證從機地址

if( ( ucSlaveAddress == MB_ADDRESS_BROADCAST ) ||

( ucSlaveAddress < MB_ADDRESS_MIN ) ||

( ucSlaveAddress > MB_ADDRESS_MAX ) )

{

eStatus = MB_EINVAL;

}

else

{

ucMBAddress = ucSlaveAddress;

switch ( eMode )

{

#if MB_RTU_ENABLED > 0

case MB_RTU:

pvMBFrameStartCur = eMBRTUStart;

pvMBFrameStopCur = eMBRTUStop;

peMBFrameSendCur = eMBRTUSend;

//報文接收函數

peMBFrameReceiveCur = eMBRTUReceive;

pvMBFrameCloseCur = MB_PORT_HAS_CLOSE ? vMBPortClose : NULL;

//接收狀態機

pxMBFrameCBByteReceived = xMBRTUReceiveFSM;

//發送狀態機

pxMBFrameCBTransmitterEmpty = xMBRTUTransmitFSM;

//報文到達間隔檢查

pxMBPortCBTimerExpired = xMBRTUTimerT35Expired;

//初始化RTU

eStatus = eMBRTUInit( ucMBAddress, ucPort, ulBaudRate, eParity );

break;

#endif

#if MB_ASCII_ENABLED > 0

case MB_ASCII:

pvMBFrameStartCur = eMBASCIIStart;

pvMBFrameStopCur = eMBASCIIStop;

peMBFrameSendCur = eMBASCIISend;

peMBFrameReceiveCur = eMBASCIIReceive;

pvMBFrameCloseCur = MB_PORT_HAS_CLOSE ? vMBPortClose : NULL;

pxMBFrameCBByteReceived = xMBASCIIReceiveFSM;

pxMBFrameCBTransmitterEmpty = xMBASCIITransmitFSM;

pxMBPortCBTimerExpired = xMBASCIITimerT1SExpired;

eStatus = eMBASCIIInit( ucMBAddress, ucPort, ulBaudRate, eParity );

break;

#endif

default:

eStatus = MB_EINVAL;

}

//

if( eStatus == MB_ENOERR )

{

if( !xMBPortEventInit() )

{

/* port dependent event module initalization failed. */

eStatus = MB_EPORTERR;

}

else

{

//設定當前狀態

eMBCurrentMode = eMode;

eMBState = STATE_DISABLED;

}

}

}

return eStatus;

}

我這次用到的是RTU模式,所以我們就只分析RTU模式下得工作模式.上邊的代碼比較容易理解, 大家好逐行分析,我們首先來看下都傳了什么參數:

eMBInit(MB_RTU, 0x09, 0x01, 9600, MB_PAR_NONE);

附上函數的聲明:eMBInit( eMBMode eMode, UCHAR ucSlaveAddress, UCHAR ucPort, ULONG ulBaudRate, eMBParity eParity )

MB_RTU:使用的是modbusRTU模式.

0x09:從機得地址

0x01:串口號,這里我們使用的是串口1

9600:波特率

MB_PAR_NONE:無校驗和

這個函數的任務就是根據你的參數來配置串口，定時器和modbus中的ID號這個函數另外一個重要的工作就是將一些全局指針變量指向?qū)��?yīng)得函數,將來方便進行回調。

另外一個事情就是將eMBCurrentMode賦值為MB_RTU， eMBState 賦值為STATE_DISABLED;

我們需要對這些狀態有一些印象，因?yàn)楹筮呥�是會用到。

下面來分析eMBEnable():eMBErrorCode

eMBEnable( void )

{

eMBErrorCode eStatus = MB_ENOERR;

if( eMBState == STATE_DISABLED )

{

/* Activate the protocol stack. */

pvMBFrameStartCur( );

eMBState = STATE_ENABLED;

}

else

{

eStatus = MB_EILLSTATE;

}

return eStatus;

}

這一段代碼呢比較少，我們來看第6行的判斷，這里eMBState 賦值為STATE_DISABLED是在

eMBInit()執行，所以執行if分支，看第9行代碼，發現并沒有這個函數，奧，，還記得他是函數指針吧，在eMBInit()中被指向了函數eMBRTUStart( void )，我們來看下真正的啟動函數原型：void

eMBRTUStart( void )

{

ENTER_CRITICAL_SECTION( );

/* Initially the receiver is in the state STATE_RX_INIT. we start

* the timer and if no character is received within t3.5 we change

* to STATE_RX_IDLE. This makes sure that we delay startup of the

* modbus protocol stack until the bus is free.

*/

//eRcvState 初始化狀態

eRcvState = STATE_RX_INIT;

//使能接收，禁止發送

vMBPortSerialEnable( TRUE, FALSE );

//啟動定時器

vMBPortTimersEnable();

EXIT_CRITICAL_SECTION( );

}

以上代碼比較簡單我就不逐一分析了，我們需要注意下eRcvState被賦值為 STATE_RX_INIT;還將串口接收中斷使能，關閉串口發送。開啟定時器，記得哦，開啟了定時器并開啟了中斷，你肯定會想定時器多久后觸發中斷?我們來分析一下，首先我們找到初始化定時器的地方，eMBInit()èeMBRTUInit(),我們來看一下源碼：eMBErrorCode

eMBRTUInit( UCHAR ucSlaveAddress, UCHAR ucPort, ULONG ulBaudRate,

eMBParity eParity )

{

eMBErrorCode eStatus = MB_ENOERR;

ULONG usTimerT35_50us;

( void )ucSlaveAddress;

ENTER_CRITICAL_SECTION();

/* Modbus RTU uses 8 Databits. */

if( xMBPortSerialInit( ucPort, ulBaudRate, 8, eParity ) != TRUE )

{

eStatus = MB_EPORTERR;

}

else

{

/* If baudrate > 19200 then we should use the fixed timer values

* t35 = 1750us. Otherwise t35 must be 3.5 times the character time.

*/

//如果波特率超過19200 使用固定的時間間隔，1750us

//其他情況，則要進行計算。

if( ulBaudRate > 19200 )

{

usTimerT35_50us = 35; /* 1750us. */

}

else

{

/* The timer reload value for a character is given by:

*

* ChTimeValue = Ticks_per_1s / ( Baudrate / 11 )

* = 11 * Ticks_per_1s / Baudrate

* = 220000 / Baudrate

* The reload for t3.5 is 1.5 times this value and similary

* for t3.5.

*/

usTimerT35_50us = ( 7UL * 220000UL ) / ( 2UL * ulBaudRate );

}

//初始化定時器

if( xMBPortTimersInit( ( USHORT ) usTimerT35_50us ) != TRUE )

{

eStatus = MB_EPORTERR;

}

}

EXIT_CRITICAL_SECTION( );

return eStatus;

}

串口初始化我們就不多說了，接下來它在算出來了一個數給了usTimerT35_50us，然后調用xMBPortTimersInit( ( USHORT ) usTimerT35_50us )，這是在干嘛?

首先我們來詳細說下usTimerT35_50us，這里我首先要說下modbus的協議規范了:

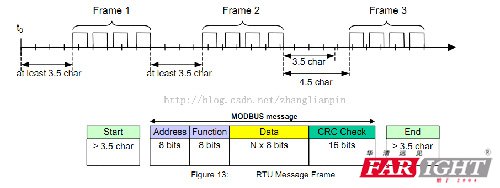

RTU方式的MODBUS如何判別一幀數據包哪?有的協議里有開始標示、結束標示，通過判別開頭標示和結束標示來表示一幀完整的數據幀。但MODBUS RTU方式的數據幀并沒有開始標示和結束標示，那MODBUS RTU怎么判別一幀數據幀的哪?我們還要看MDBUS協議棧的具體規定。先給大家看一個圖：

MODBUS協議里面說一幀數據和下一幀數據之間的間隔至少是3.5個字符。好了，新的問題又來了3.5個字符是多長時間，我們來看段代碼中的說明：

* If baudrate > 19200 then we should use the fixed timer values

* t35 = 1750us. Otherwise t35 must be 3.5 times the character time.

*/

波特率大于19200時候我們用固定時長來判斷，小于19200時我們還是要知道3.5個字符是多久，我們知道他和波特率有關，我們假設波特率是9600，那1s能傳9600位， 一個字符是11位(8個數據位，1個起始位，1個停止位， 1個校驗位)，那T3.5就等價于1000/(9600/11)*3.5(估算為4ms)。

Freemodbus實現t3.5的方法是在定時器設置一個基準時間50us(通過設置預分頻的數值TIM_Prescaler)，再根據T3.5的大小來計算出計數值(TIM_Period)。好了我們這里就點到為止，我們只需要將定時器配置基準時間為50us。

誒，，，我們剛到哪里了?

剛調用了一個鉤子函數pvMBFrameStartCur( );隨后將eMBState狀態改編為STATE_ENABLED;

到這里我們總結一下，剛剛我們已經執行了兩個函數，分別是eMBInit(MB_RTU, 0x09, 0x01, 9600, MB_PAR_NONE)和eMBEnable(); 有兩個狀態發生了改變，eMBState狀態改變?yōu)镾TATE_ENABLED，eRcvState 狀態改變?yōu)?STATE_RX_INIT; 并且在大約4ms后會產生一次定時器中斷。

接下來我們先去看下這個定時器中斷都干了什么?然后再去看eMBPoll();void TIM4_IRQHandler(void)

{

if (TIM_GetITStatus(TIM4, TIM_IT_Update) != RESET)

{

//清除定時器T4溢出中斷標志位

TIM_ClearITPendingBit(TIM4, TIM_IT_Update);

prvvTIMERExpiredISR( );

}

}

判斷確定發生中斷以后，又調用了一個prvvTIMERExpiredISR( )è pxMBPortCBTimerExpired()這又是一個鉤子函數，我們來看下代碼：

BOOL

xMBRTUTimerT35Expired( void )

{

BOOL xNeedPoll = FALSE;

switch ( eRcvState )

{

/* Timer t35 expired. Startup phase is finished. */

//這是一個啟動狀態，運行到這里說明啟動狀態完成。

case STATE_RX_INIT:

xNeedPoll = xMBPortEventPost( EV_READY );

break;

/* A frame was received and t35 expired.

* Notify the listener that

* a new frame was received. */

case STATE_RX_RCV:

//發送事件，接收到完整的modbus數據

xNeedPoll = xMBPortEventPost( EV_FRAME_RECEIVED );

break;

/* An error occured while receiving the frame. */

case STATE_RX_ERROR:

break;

/* Function called in an illegal state. */

default:

assert( ( eRcvState == STATE_RX_INIT ) ||

( eRcvState == STATE_RX_RCV ) ||

( eRcvState == STATE_RX_ERROR ) );

}

//禁止定時器

vMBPortTimersDisable( );

//串口接收狀態 變?yōu)榭臻e狀態。

eRcvState = STATE_RX_IDLE;

return xNeedPoll;

}

上來是根據eRcvState的值來運行對應分支的，eRcvState的值又是什么呢?我們之前說過，在eMBRTUStart()中eRcvState = STATE_RX_INIT;那我們就知道要執行哪些代碼了，首先調用了 xNeedPoll = xMBPortEventPost( EV_READY ); xMBPortEventPost()就是將事件類型賦給eQueuedEvent，并將xEventInQueue置為TRUE代表有事件發生。BOOL

xMBPortEventPost( eMBEventType eEvent )

{

//有事件標志更新

xEventInQueue = TRUE;

//設定事件標志

eQueuedEvent = eEvent;

return TRUE;

}

我們繼續回到xMBRTUTimerT35Expired()，他在將對應的事件發送給eQueuedEvent后關閉了定時器，并將eRcvState置為STATE_RX_IDLE

下面開始分析eMBPoll();static UCHAR *ucMBFrame;

static UCHAR ucRcvAddress;

static UCHAR ucFunctionCode;

static USHORT usLength;

static eMBException eException;

int i;

eMBErrorCode eStatus = MB_ENOERR;

eMBEventType eEvent;

/* Check if the protocol stack is ready. */

//eMBEnable()==> eMBState = STATE_ENABLED;

if( eMBState != STATE_ENABLED )

{

return MB_EILLSTATE;

}

/* Check if there is a event available.

If not return control to caller.

* Otherwise we will handle the event. */

//查詢事件

if( xMBPortEventGet( &eEvent ) == TRUE )

{

switch ( eEvent )

{

case EV_READY:

break;

case EV_FRAME_RECEIVED:

//接收?qǐng)?bào)文函數，傳入?yún)��?shù)從機地址，報文指針，長度

//實際上調用了eMBRTUReceive 位于mbrtu.c

eStatus = peMBFrameReceiveCur( &ucRcvAddress,

&ucMBFrame, &usLength );

if( eStatus == MB_ENOERR )

{

/* Check if the frame is for us.

If not ignore the frame. */

//驗證報文從機地址

if( ( ucRcvAddress == ucMBAddress ) ||

( ucRcvAddress == MB_ADDRESS_BROADCAST ) )

{

//發送事件，報文到達，可以進行處理

( void )xMBPortEventPost( EV_EXECUTE );

}

}

break;

case EV_EXECUTE:

ucFunctionCode = ucMBFrame[MB_PDU_FUNC_OFF];

eException = MB_EX_ILLEGAL_FUNCTION;

for( i = 0; i < MB_FUNC_HANDLERS_MAX; i++ )

{

/* No more function handlers registered. Abort. */

if( xFuncHandlers[i].ucFunctionCode == 0 )

{

break;

}

else if( xFuncHandlers[i].ucFunctionCode == ucFunctionCode )

{

eException = xFuncHandlers[i].pxHandler( ucMBFrame, &usLength );

break;

}

}

/* If the request was not sent to the broadcast address we

* return a reply. */

if( ucRcvAddress != MB_ADDRESS_BROADCAST )

{

if( eException != MB_EX_NONE )

{

/* An exception occured. Build an error frame. */

usLength = 0;

ucMBFrame[usLength++] = ( UCHAR )( ucFunctionCode | MB_FUNC_ERROR );

ucMBFrame[usLength++] = eException;

}

if( ( eMBCurrentMode == MB_ASCII ) && MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS )

{

vMBPortTimersDelay( MB_ASCII_TIMEOUT_WAIT_BEFORE_SEND_MS );

}

eStatus = peMBFrameSendCur( ucMBAddress, ucMBFrame, usLength );

}

break;

case EV_FRAME_SENT:

break;

}

}

return MB_ENOERR;

這里代碼比較多，我們逐行分析下。

13-16行檢測eMBState是否為STATE_ENABLED?之前我們?cè)趀MBEnable()已經將eMBState置為STATE_ENABLED

23-89行檢測是否有事件發生，并執行事件對應的處理函數。

eMBPoll()就是一直在檢測是否有事件，有就處理。我們先來看xMBPortEventGet( &eEvent )BOOL

xMBPortEventGet( eMBEventType * eEvent )

{

BOOL xEventHappened = FALSE;

//若有事件更新

if( xEventInQueue )

{

//獲得事件

*eEvent = eQueuedEvent;

xEventInQueue = FALSE;

xEventHappened = TRUE;

}

return xEventHappened;

}

代碼比較簡單，就是檢測是否有事件，并將事件回傳給掉它的函數。剛剛我們發生了一個事件，還記得嗎?在第一次定時器中斷的時候 執行了這樣一句話xNeedPoll = xMBPortEventPost( EV_READY );

可惜EV_READY事件只是告訴主程序協議棧初始化成功，并沒有做實際的事情。

好了，到這里我們大概將freemodbus的啟動流程分析了一下，我們來總結一下。

eMBInit()：配置了定時器和串口，并規定了modbus的啟動、停止、發送以及接收數據的函數具體形式。

eMBEnable():打開定時器并開啟中斷， 使能串口接收并開啟中斷。

eMBPoll()：檢測是否有事件發生，并處理對應的事件，包括接收到完整數據幀的事件，處理數據幀的事件。

協議棧剩下的工作就是接收串口的數據并進行分析處理，并會通過串口返回對應的回應幀。我們將會在下面分析modbus RTU模式的接收發送機制分析。
