小封裝濾波電容
時間：2018-10-28 來源：華清遠見
我們接觸的很多電路，在電源濾波部分使用到很小容量的陶瓷電容，以0805,0603的為常見，這些陶瓷電容選型對濾波效果還是有明顯的影響，尤其是在高速電路設計中。
電容的容值和自諧振頻率是材料與構造所決定的!因電容的等電路是C,L,R,組成!故就有了自諧振頻率值! 自諧振頻率與電容的容值成反比!因自諧振頻率區(qū)的容抗是大的!故做為濾波的電容應避開自諧振頻率段! 又因容值與頻率成反比,而容抗與容值成正比!故要濾除的雜波和諧波時應取小容值!
《單板電磁兼容(EMC)的設計》中有一下說明，很值得借鑒：

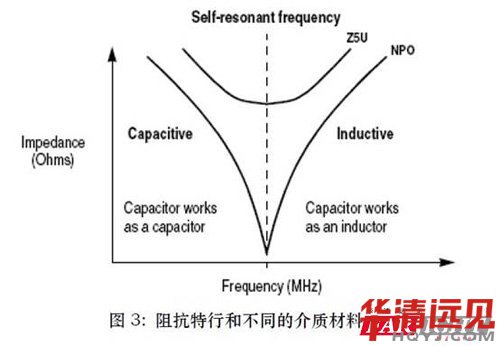

在諧振頻率之前, 電容還保持著電容的特性, 而大于諧振頻率時,由于引線長度和導線電感的影響, 電容的作用將變成電感的作用.

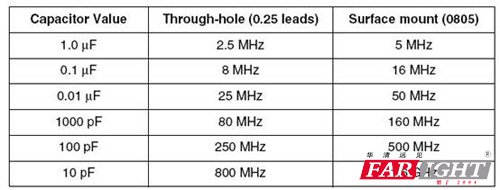

表1 列舉了兩種類型陶瓷電容的諧振頻率,一種是標準的0.25 inch 的插件電容, 3.75n H 的內部電感系數(shù), 另外一種是貼片電容, 內部感應系數(shù)是1n H, 我們可以從表中看到貼片電容的諧振頻率是插件電容的兩倍左右.
