嵌入式系統中的圖形用戶界面（GUI）框架：深度解析與最佳實踐
時間：2025-02-26 來源：華清遠見
1. 引言
隨著嵌入式技術的進步，越來越多的設備開始配備圖形用戶界面（GUI），以提供更友好、直觀的操作體驗。從智能家電到工業控制系統，再到醫療儀器和個人穿戴設備，GUI已經成為提升產品競爭力的關鍵因素之一。然而，在資源有限的環境中實現高效且美觀的GUI并非易事。本文將深入探討幾種流行的嵌入式GUI框架，并詳細介紹它們的技術特點、應用場景以及如何優化這些框架以滿足特定需求。
2. 什么是嵌入式GUI？
嵌入式圖形用戶界面（GUI）是指專門為運行在資源受限硬件上的應用程序設計的可視化交互層。這類界面通常需要考慮以下幾點：
· 輕量化：由于大多數嵌入式系統的內存和處理能力有限，因此GUI必須盡可能地減少對系統資源的占用。
· 跨平臺性：為了適應不同的硬件架構和操作系統，一個好的嵌入式GUI應該具備良好的移植性。
· 響應速度：即使是在低性能平臺上，也應保證快速流暢的操作反饋。
· 開發效率：簡化開發流程，降低編程復雜度，使開發者可以專注于業務邏輯而不是底層細節。
· 視覺效果：盡管受到硬件限制，但仍然要保持一定的美觀性和易用性。
3. 主流嵌入式GUI框架綜述

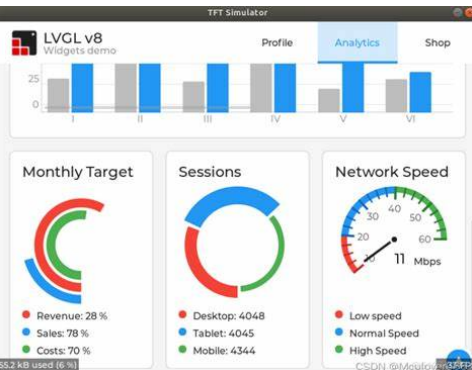

3.1 LVGL - 輕量級且多功能的GUI庫
LVGL (Light and Versatile Graphics Library) 是一款開源的嵌入式圖形庫，專為微控制器（MCU）和其他小型嵌入式系統設計。它不僅支持多種顯示技術和輸入方法，還提供了豐富的控件集，如按鈕、滑塊、圖表等，極大地豐富了應用的功能性。此外，LVGL擁有活躍的社區支持和技術文檔，這使得新手也能輕松上手。

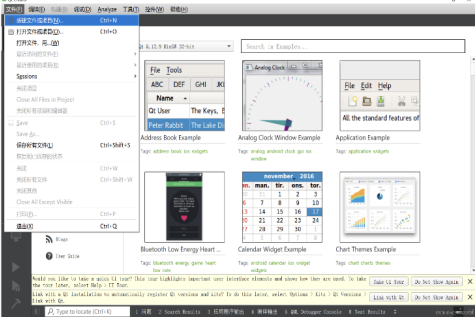

3.2 Qt for Embedded Systems - 強大的跨平臺解決方案
Qt是一個廣受歡迎的應用程序開發框架，其嵌入式版本——Qt for Embedded Linux，特別適合用于構建高性能的嵌入式GUI。通過利用Qt Creator IDE和QML語言，開發者能夠創建復雜的用戶界面，同時確保代碼的可維護性和擴展性。更重要的是，Qt for Embedded支持廣泛的硬件平臺，包括ARM Cortex-M系列MCU，使其成為多平臺項目的理想選擇。

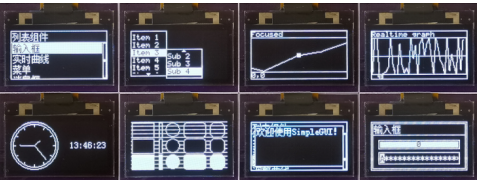

3.3 SimpleGUI - 針對單色顯示屏優化的界面庫
SimpleGUI旨在簡化傳統GUI框架中的一些概念，如心跳機制、繪圖緩沖區及圖層管理等，從而減輕對系統資源的壓力。這種簡化的設計非常適合那些只具備基本顯示能力的小型嵌入式系統，例如使用字符LCD或段式液晶屏的設備。盡管功能相對簡單，但它卻能有效地滿足特定場合下的需求。
3.4 MiniGUI - 快速穩定的窗口和GUI支持系統
MiniGUI是一款面向Linux/uClinux及其他RTOS的嵌入式GUI庫，以其出色的穩定性和高效的資源利用率而聞名。除了支持常見的窗口管理和事件處理外，MiniGUI還實現了諸如透明度、動畫等高級特性，進一步提升了用戶體驗。此外，該框架易于集成進現有項目中，并且兼容多種顯示適配器。
3.5 emWin - 功能強大的商業級GUI庫
emWin是由SEGGER公司推出的高端嵌入式GUI解決方案，廣泛應用于汽車電子、消費類電子產品等領域。憑借其卓越的性能、豐富的組件庫以及全面的技術支持，emWin成為了許多企業首選的GUI開發工具。值得一提的是，emWin不僅支持從單色到全彩的各種顯示類型，而且還允許開發者自定義主題樣式，以打造獨一無二的產品外觀。
4. 選擇合適的GUI框架考量因素
當決定采用哪種嵌入式GUI框架時，以下幾個方面值得重點考慮：
· 目標平臺：不同框架可能更適合某些特定類型的處理器或操作系統。了解您的硬件環境是做出正確決策的第一步。
· 開發成本：評估所需的時間、人力和財力投入，包括學習曲線、定制化程度以及長期維護費用。
· 性能要求：根據實際應用場景確定所需的刷新率、分辨率和色彩深度等參數。
· 社區與支持：一個活躍的開發者社區可以提供寶貴的資源和支持，幫助解決問題并加速開發進程。
· 許可協議：確認所選框架是否符合項目的版權規定，特別是對于商業用途而言。
5. 優化GUI框架的最佳實踐
為了確保最終產品的質量和用戶體驗，以下是幾個關于如何優化嵌入式GUI框架的建議：
· 精簡不必要的功能：移除不使用的模塊和服務，減少啟動時間和內存占用。
· 優化圖形渲染：采用雙緩沖技術避免屏幕閃爍；合理安排繪制順序以提高效率。
· 適配多種分辨率：編寫靈活的布局代碼，確保界面在不同尺寸屏幕上都能良好呈現。
· 測試真實環境：盡早進行原型驗證，及時發現潛在問題并加以改進。
· 持續迭代更新：基于用戶反饋不斷優化界面設計，保持軟件的生命力。
6. 結論
選擇正確的嵌入式GUI框架對于項目的成功至關重要。無論是追求極致性能還是希望平衡成本與功能，市場上都有相應的產品可供挑選。通過深入了解各個框架的特點，并結合自身實際情況作出明智的選擇，相信您一定能夠在競爭激烈的市場中脫穎而出。未來，隨著新技術的不斷涌現，我們期待看到更多創新性的嵌入式GUI解決方案出現，為用戶提供更加便捷、愉悅的操作體驗。
