Modelsim使用詳解(一)

FPGA的設計過程中，modelsin是我們常用的工具之一，大部分FPGA的初學者對Modelsim的使用不熟練，也只能使用簡單的一部分，其實它的功能很強打，在這里我就modelsim的使用寫個詳細文檔，希望對初學者有幫助。

共13部分，今天先寫第一部分，每周寫一部分，大家要有耐心，嘿嘿。

一、概述

ModelSim能夠?qū)�VHDL、Verilog、SystemVerilog、SystemC和混合語言設計的仿真和驗證。

有三種仿真模式

（1）基本仿真流程，這是簡單的仿真方法，不用建立工程

創建work庫：打開modelsim，在file菜單下，點new-library

Work 是modelsim默認的庫，也可以改成自己有含義的名字， 也可以通過輸入命令建立庫 如在modelsim〉 vlib wwww回車，則建立了wwww庫

編譯文件

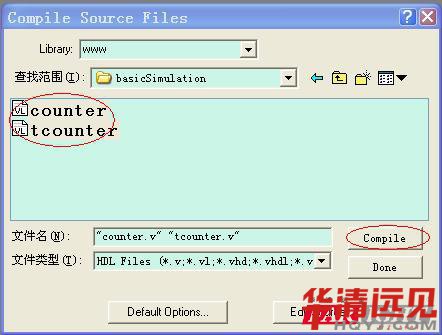

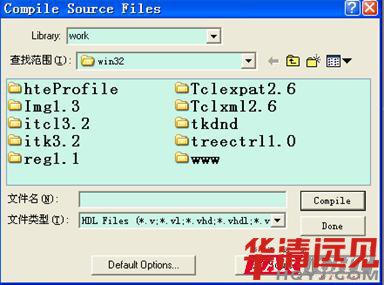

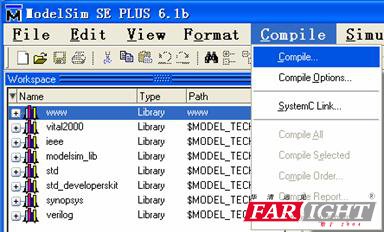

建立庫完成后，你該把你的設計文件在庫里面進行編譯，方法有菜單操作和命令輸入兩種菜單操作：在copile菜單下點compile選項，或 在modelsim〉下輸入 vcom ，回車。

運行仿真

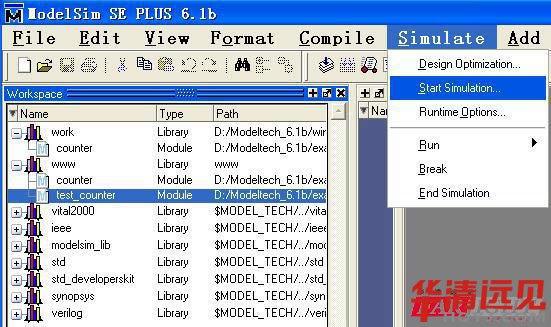

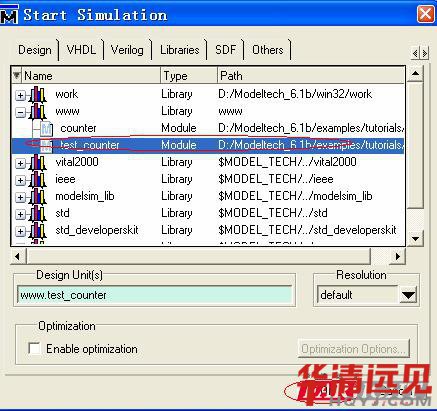

編譯完成后，喚醒testbench文件進行仿真，在菜單simulate菜單下點擊start simulate….按鈕或在命令行輸入Vsim命令，回車

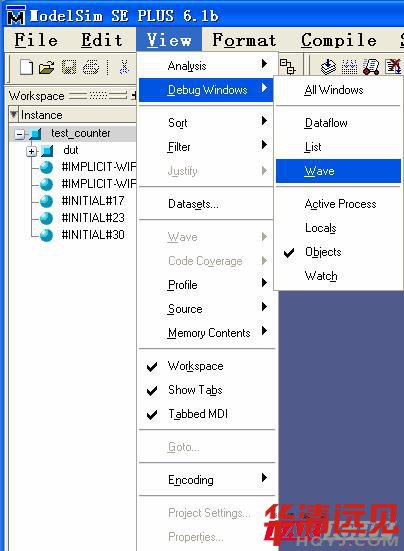

在菜單欄，點擊view- Debug Windows –Wave，打開wave窗口，

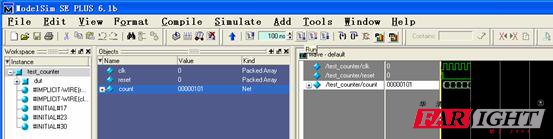

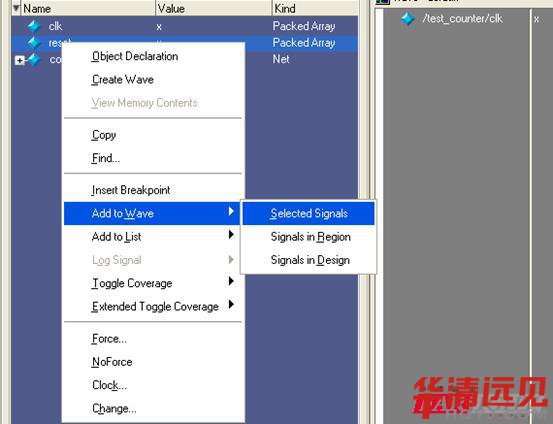

添加需觀測的信號進入波形文件。可以右鍵添加，也可以用鼠標直接拖進wave中

運行

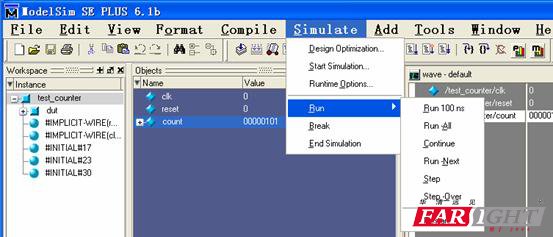

輸入 run 100ns回車 或simulate—run—run 100ns 或

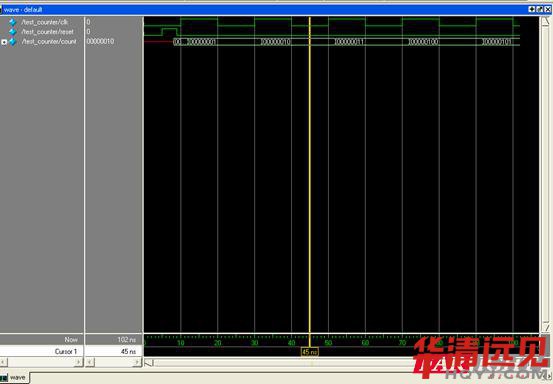

觀看仿真波形

（2）通過建立項目進行仿真

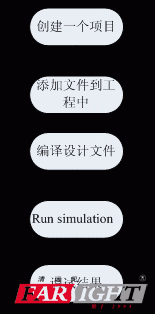

仿真流程如下圖

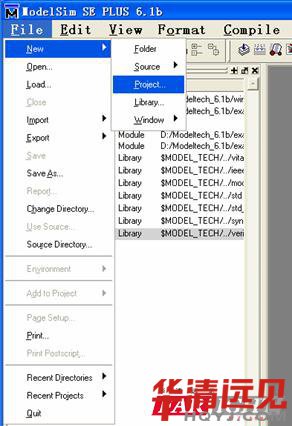

首先建立一個工程

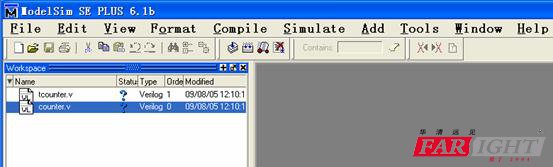

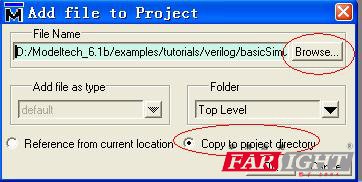

添加文件

編譯文件

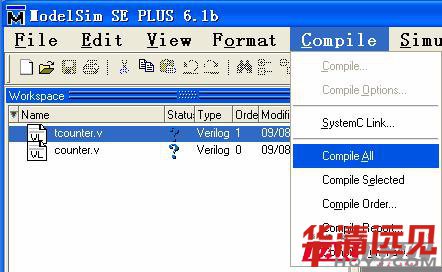

菜單操作：在copile菜單下點compile all選項，或 在modelsim〉下輸入 vcom ，回車在工程目錄下編譯文件

運行仿真，此過程同前面相同添加信號進入波形文件 運行 上面三過程均與前面相同。

（3）多個庫的仿真流程

在modelsim仿真中，也可以使用多個庫進行仿真，仿真流程如下。

前兩個步驟與前面相同，鏈接資源庫，在命令欄輸入Vlog，回車，然后選擇要編譯的源庫。
