ARM仿真調試技術
時間:2017-01-05作者:華清遠見
在嵌入式系統的設計中,仿真應用的范圍主要集中在對程序的仿真上。在ARM的開發過程中,一種簡單和原始的開發流程是:編寫程序,然后燒寫到芯片上驗證功能,這種方法對于簡單的小系統是可以對付的,但在大系統中使用這種方法則是完全不可能的。所以很多時候我們需要在不燒寫代碼的情況下調試程序,這就是仿真調試技術。 現代調試技術可以分為軟件仿真調試和硬件仿真調試兩種: 一.軟件仿真(指令集仿真): 概念: 用數據結構描述目標機CPU中各個寄存器和其他資源(內存等),通過軟件模擬,可以逐條指令解釋執行目標機可執行映象中的程序。 應用場合:
● 當嵌入式軟件開發在目標硬件平臺不存在的情況下進行,就要使用這種軟件來模擬目標CPU,以驗證代碼邏輯。 幾個不錯的硬件模擬平臺:
● Skyeye:清華大學計算機系博士后陳渝發起,開源項目,主要模擬ARM內核CPU。 軟件仿真的缺點: 無法完全仿真與硬件相關的部分,終還要通過硬件仿真來完成終的設計。 二.硬件仿真調試: 以前的芯片沒有JTAG調試邏輯,要向仿真它就必須要有專門的仿真器,這種仿真器成本較高,而且每種芯片都不一樣,現在這種仿真器已經不存在了。 現在的芯片一般都內置了JTAG調試邏輯,并不需要CPU仿真器,需要的只是一個JTAG協議轉接器(現在還稱其為仿真器,其實叫做調試器比較合適)。所以下面主要介紹JTAG及其仿真技術。 JTAG簡介 JTAG是Joint Test Action Group的簡稱,該組織致力于統一芯片的測試標準,它們初向IEEE提出了IEEE1149.1標準,后來經過IEEE批準并且標準化,所以IEEE1149.1標準又叫JTAG標準,它是一套芯片測試接口和標準,現在幾乎所有的CPU核里面都會實現JTAG邏輯單元。JTAG原本是用來測試芯片設計是否正確,其基本原理就是在芯片的各個管腳上放置鎖存器,然后串聯起來構成移位寄存器,可以監控芯片管腳的輸入和輸出。后來大家發現用JTAG在線調試芯片非常方便(其實就是利用JTAG控制CPU內核),還不需要設計專門的仿真芯片,因此就出現了用JTAG調試風行的局面。 邊界掃描技術(Boundary-Scan): JTAG調試主要就是基于這種邊界掃描技術。 邊界掃描技術的基本思想是在靠近芯片的輸入輸出管腳上增加一個移位寄存器單元。因為這些移位寄存器單元都分布在芯片的邊界上,所以被稱為邊界掃描寄存器 (Boundary-Scan Register Cell) 。當芯片處于調試狀態的時候,這些邊界掃描寄存器可以將芯片和外圍的輸入輸出隔離開來。通過這些邊界掃描寄存器單元,可以實現對芯片輸入輸出信號的觀察和控制。 JTAG的主要作用:
● 檢測芯片是否良好
● 鏡像文件的燒寫功能 ARM7TDMI調試架構: 一個調試系統通常包含三個部分:
● 調試主機

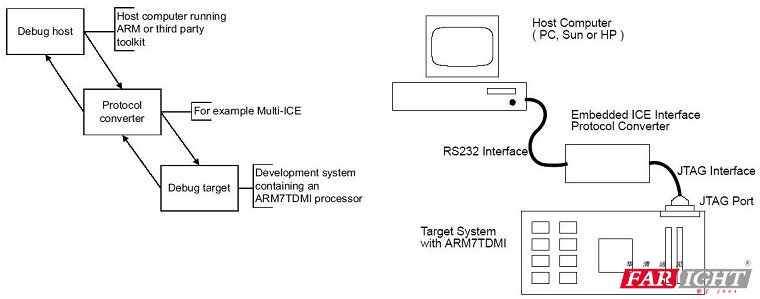

● 協議轉換器 ARM7TDMI典型的調試架構如下圖所示:
經過協議轉換器進行命令解釋,主機上運行的調試軟件就可以通過JTAG接口直接和目標芯片對話了。 為了支持底層的調試,ARM7TDMI提供了硬件上的調試擴展,包括:
● 停止程序的運行 常見ARM調試工具:
● BDI1000/2000/3000
● U-Link
● J-Link
● Multi-ICE
● Wiggler電纜
