如何在Altium Designer畫PCB封裝
時間：2018-08-16 來源：未知
一般常用的PCB元件庫Altium Designer系統中有自帶的，但是有些封裝需要我們自己來畫。
要想自己畫元器件封裝，首先需要建立一個pcblib庫文件，

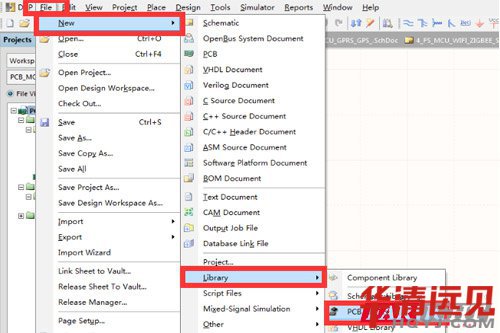

【File】->【New】->【Library】->【PCB Library】,如下圖操作。

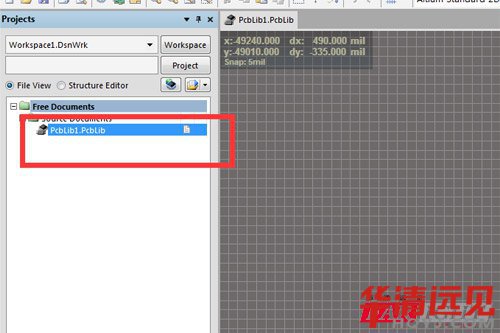

創建好之后，是這樣，如下圖

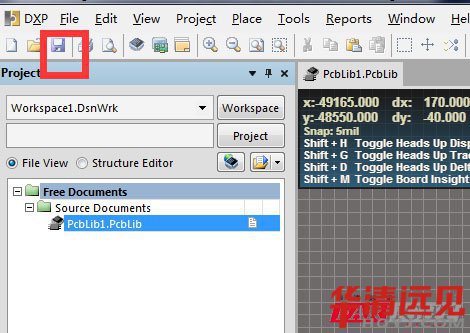

但是還沒有保存，點一下保存按鈕，如下圖
然后根據自己的需求更改文件路徑以及命名，如下圖
然后就可以在這個庫文件里面畫我們需要的元器件封裝了，在這里有一個窗口，打開它
就可以看到我們這個庫里面包含的所有元器件封裝了，雙擊左邊的元器件封裝可以更改名字

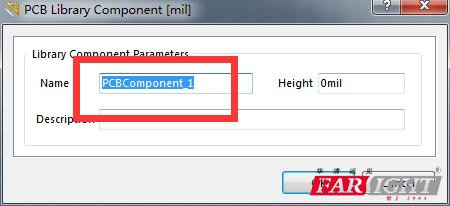

在這里改名字
我們以0805電阻封裝為例畫一下0805封裝
首先要放置兩個焊盤

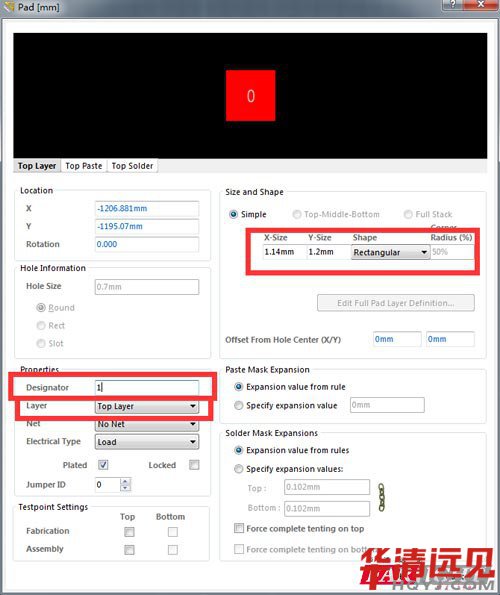

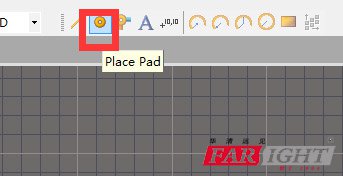

放置焊盤按鈕，點擊一下，再按一下鍵盤上的的【Tab】鍵，編輯焊盤屬性，

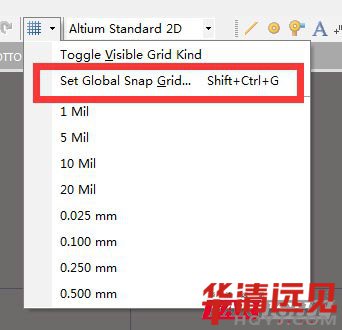

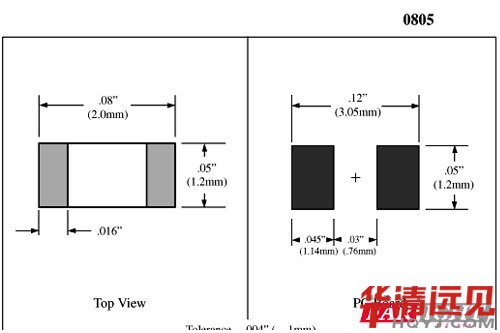

看一下封裝尺寸圖計算得出兩個焊盤的中心距離是1.91mm，我們就把網格間距大小調整為1.91mm。

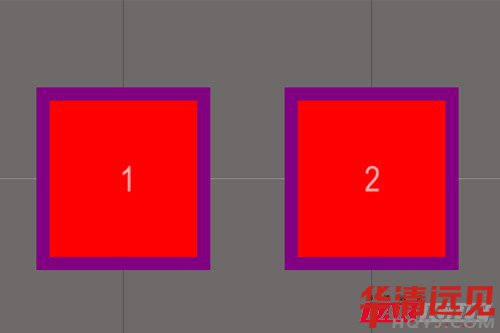

然后把第一個焊盤放到網格上，再放置第二個焊盤就可以了

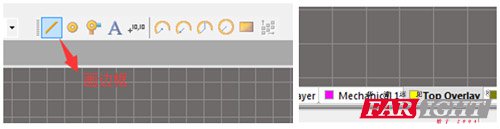

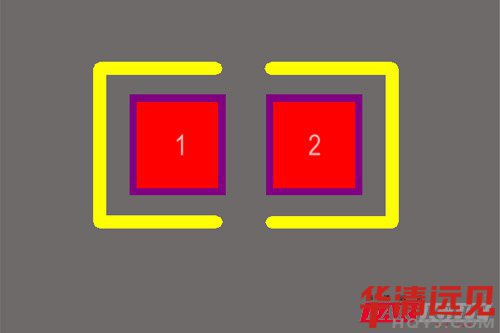

這樣，兩個焊盤我們畫好了，然后我們把網格大小調回1MIL,畫上邊框
這樣，一個0805封裝電阻就畫好了。

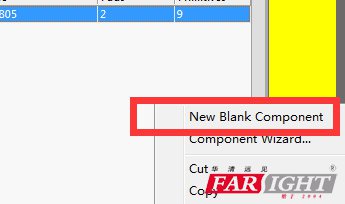

在這里右擊一下，選擇New Blank Componet ,來新建一個新的元器件封裝圖，如果想要刪掉某一個元器件封裝，直接在這個元器件封裝上面右擊

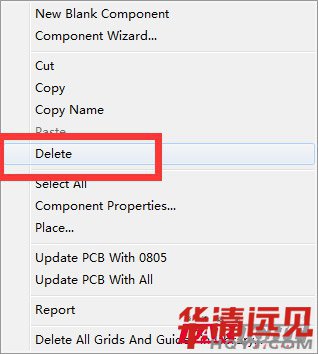

如果想要刪掉某一個元器件封裝，直接在這個元器件封裝上面右擊，選擇Delete就可以了。
